PELEK RODA


 PELEK RODA (DISC WHEEL)
Ban tidak dapat dipasang langsung pada mobil, tetapi dipasang pada roda-roda, biasanya pelek (disc wheel). Karena roda merupakan bagian penting yang menyangkut keselamatan mengemudi, maka harus cukup kuat untuk menahan beban vertikal dan horisontal, beban pengendaraan dan pengereman dan berbagai macam tenaga yang tertumpu pada ban.
Disamping itu roda harus seringan mungkin. Tambahan pula ban harus dibalance dengan baik, dengan demikian dapat berputar lembut pada putaran tinggi, dan pelek harus dibuat akurat agar dapat mengikat ban dengan baik
a). TIPE PELEK RODA
Pada gambar 2. memperlihatkan sebuah model roda yang banyak digunakan pada mobil penumpang. Beberapa roda ada yang menggunakan ruji-ruji, dan disc wheel yang banyak digunakan ini terbuat dari baja plat yang dipres dalam bentuk tertentu. Rim dilaskan menjadi satu dibagian luar disekeliling roda untuk memungkinkan pemasangan ban.
Roda dipasangkan pada hub atau poros (axle shaft) dengan menggunakan empat atau enam buah baut tanam (hub bolt). Mur roda dibuat sedemikian rupa sehingga pelek dapat menempatkan posisinya dengan tepat dan center secara otomatis pada axle hub saat pemasangan. Berat pembalans (balance weight) kadang-kadang ada terpasang diluar disekeliling rim untuk membalance roda. Baut-baut yang dipasangkan pada roda disebut baut-baut hub, dan tutup yang menutupi baut-baut ini disebut tutup roda (wheel drop).
elek roda dapat dibedakan menurut metode pembuatan dan bahannya. Ada dua tipe yang umumnya digunakan sekarang : yaitu baja press dan campuran besi tuang (cast light alloy).
Gambar 3. Tipe pelek roda
PELEK BAJA PRESS
Pelek tipe (pressed-steel disc wheel) ini terdiri dari rim yang dilas. Disc dibuat dari lembaran baja yang dipres. Konstruksi seperti ini mudah untuk diproduksi dalam jumlah yang banyak. Pada umumnya mobil menggunakan tipe ini karena tahan lama dan kualitasnya merata.
PELEK DARI BAHAN CAMPURAN BESI TUANG
Pelek (cast light-alloy disc wheel) ini terbuat dari bahan campuran biasanya dari aluminium atau magnesium. Pada umumnya digunakan untuk mengurangi berat dan menambah penampilan kendaraan.
Hal yang perlu diperhatikan dalam menangani pelek aluminium adalah
·      Pada kendaraan yang menggunakan pelek aluminium, bila melepasnya untuk sementara, umpamanya untuk rotasi ban, perbaikan, atau bila memasang pelek yang baru pada kendaraan, maka setelah 1500 km roda dipasang periksalah kekerasan mur rodanya.
·      Bila menggunakan rantai ban, berhati-hatilah memasangnya agar tidak merusak pelek aluminium.
·      Gunakanlah khusus untuk pelek aluminium.
·      Bila perlu membalance roda, gunakanlah balance weight khusus untuk pelek aluminium. Gunakanlah palu plastik atau karet dan bukan logam untuk memasangnya.
·      Seperti halnya pelek jenis lainnya, periksalah pelek aluminium secara teratur.
b). SISTEM KODE SPESIFIKASI PELEK
Ukuran pelek tercetak pada permukaan pelek itu sendiri. Biasanya meliputi lebar, bentuk dan diameter pelek.. Biasanya meliputi lebar, bentuk dan diameter pelek.
Misalnya:     5.50   F   x   15   SDC
Keterangan 5.50      :  Lebar pelek (dalam inchi)
F        :  Bentuk flens pelek
15       :  Diameter pelek (dalam inchi)
SDC    :  Tipe rim
c).  Pelek (Rim)
Penggunaan pelek (atau rim) yang betul akan bermanfaat bagi kemampuan ban yang dipakai dan keamanan dalam mengendarai mobil. Menurut standard industri Jepang (JIS), pelek dibagi menjadi enam kategori sebagai berikut :
Nama                              Singkatan
Divided Type Rim                           D.T.
Drop Center Rim                            D.C.
Wide Drop Center Rim                  W.D.C.
Semi Drop Center Rim                   S.D.C.
Flat Base Rim                                 I.R.
·
Divide Type Rim

Pelek jenis ini digunakan untuk mobil kecil, mesin pertanian, dan kendaraan industri (forklift dan sebagainya). Devide Type Rim paling cocok untuk keperluan buka dan pasang ban secara mudah.
Tempat kedudukan bead tidak datar, tetapi miring pada kedua sisi, menurun kearah pusat dan membentuk apa yang dinamakan “taper”. Bead yang miring mencegah penggeseran dan akan menghasilkan pegangan yang kuat dari bead dan pelek.
·              Drop Center Rim

Pelek ini digunakan terutama untuk mobil sedan dan truk kecil. Terdiri dari satu bagian saja (Devide type terdiri dari dua bagian). Bentuk bagian tengah yang cekung dimaksudkan untuk memudahkan pemasangan bead.
Belakangan ini ban dengan tekanan angin rendah telah digunakan untuk menambahkan kenyamanan dalam mengendarai mobil. Ban-ban tersebut lebih lebar daripada jenis yang biasa dan oleh karena itu, memerlukan suatu Wide Drop Center Rim (lebih lebar). Kebanyakan ban ini digunakan untuk mobil sedan dan truk kecil.

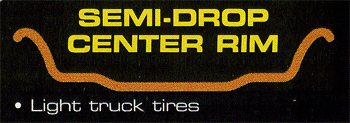

Semi Drop Center Rim
 Semi Drop Center Rim digunakan terutama untuk ban truk kecil. Bentuk bagian tengah yang sedikit cekung memudahkan penggantian ban. Kontak antara ban dan pelek diperbesar dengan adanya “taper”. Hasilnya lebih baik daripada yang diberikan oleh jenis Flat Base biasa. Semi Drop Center Rim terdiri dari 3 bagian untuk memudahkan penggantian ban. Cincin yang dipasang diantara flens dan pelek induk disebut Cincin Pengunci (Lock Ring).Tetapii dewasa ini, pelek dengan 2 bagian (tanpa cincin pengunci) lebih sering digunakan, bagian yang dapat dilepas disebut Cincin Samping (Side Ring).
  Flat Base Rim
Flat Base Rim dig Flat Base Rim digunakan untuk truk dan bus. Struktur pelek rata dan kuat dan oleh karena itu, dapat menahan beban yang lebih berat. Seperti pada semi drop center rim, pelepasan dari cincin samping adalah untuk pemasangan dan pelepasan ban. Pelek jenis ini sekarang dibuat lebih lebar. Tempat kedudukan bead sebelah kiri pada gambar 8, tidak begitu jelas kelihatan tetapi ada “taper“ sedikit. Pada sisi dimana cincin samping berada, tidak ada taper. Jadi disini pasangan bead tidak begitu baik, karena itu tidak direkomendasikan pemakaian pelek jenis ini.
Interim Rim


Interim Rim mempunyai konstruksi yang sama dengan Flat Base Rim yang lebar (Wide Base Rim) dan merupakan model yang telah disempurnakan dari Flat Base Rim. Dari hasil eksperimen yang bertahun-tahun ditemukan bahwa perbandingan (ratio) yang terbaik antara lebar pelek dan ban adalah sekitar 70%. Penggunaan pelek yang lebih lebar memberikan pencegahan yang baik terhadap pembangkitan panas dalam ban, umur ban yang pendek (dibandingkan dengan pelek yang lebih tua dengan lebar kira-kira 57 % dari lebar ban).
d). Ukuran Pelek
Contoh :               5.00 S x 20 F.B.
Keterangan :
5.0        =  Lebar pelek (=lebar dasar ban) dalam inchi.
S        =   bentuk flens dari pelek.
               Ada 20 macam,dari A sampai V.
20      =  diameter pelek dalam inchi.
F.B.    =  Flat Base Rim.
